導光膜是一種關鍵的背光模組組件，廣泛用于LCD顯示、鍵盤背光及薄膜開關等領域。其核心在于通過微透鏡圖案引導光線實現有效均勻的面光源輸出。根據光源位置與照明需求，微圖案布光方式主要有以下幾種類型。

一類是“規則排布式”，其微透鏡圖案按固定間距排列，多用于LED燈珠分布均勻的背光模組。這種方式利于控制光線出射方向，適用于直下式背光系統。

二類為“漸變密度式”，圖案密度沿導光膜從進光端到遠離光源方向逐漸增加，常用于側入光源結構。它可有效解決遠光端亮度衰減問題，提升整個面板的均勻性。

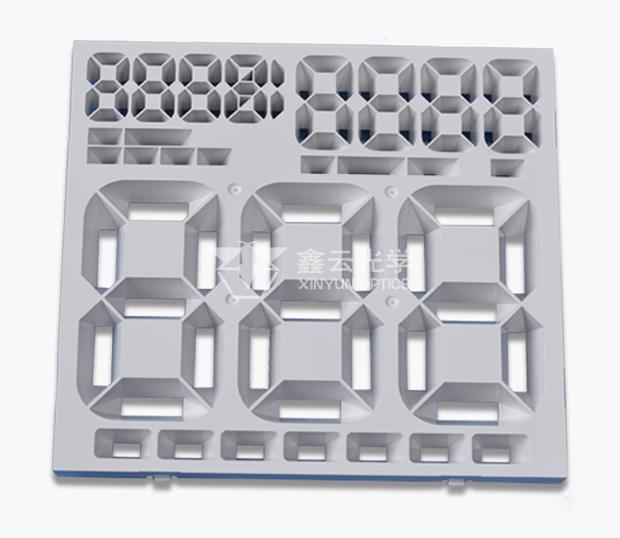

第三種為“區域分布式”，根據光源排布、按鈕位置等定制圖案區域密度和形狀，實現局部亮度增強。例如在按鍵背光膜中，不同按鍵區采用差異化圖案密度控制，實現視覺重要點突出。

除了排布方式，微透鏡的幾何參數也直接影響光學輸出，如錐角大小、圖案高度、間距等。常見圖案有微錐形、半球形、柱形等，每種結構對應不同的折射散射特性。

值得注意的是，圖案制程方式（如激光蝕刻、微注塑、光刻）對精度有直接影響。為確保圖案一致性與高精控制，往往采用高分辨率的激光打點或紫外光刻工藝。

導光膜微透鏡圖案的布光方式是背光系統均勻性設計的核心，需綜合考慮光源類型、產品結構與使用環境。
